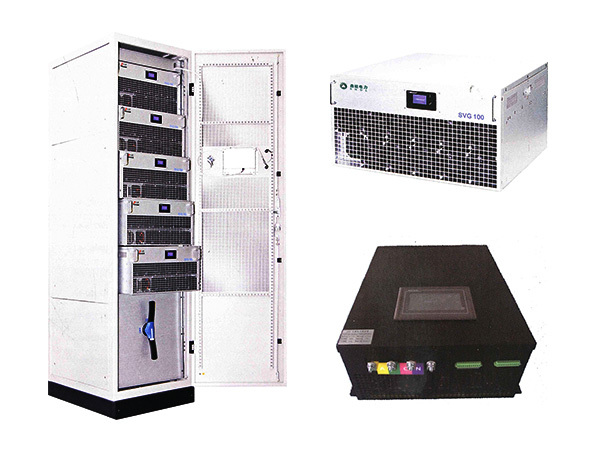

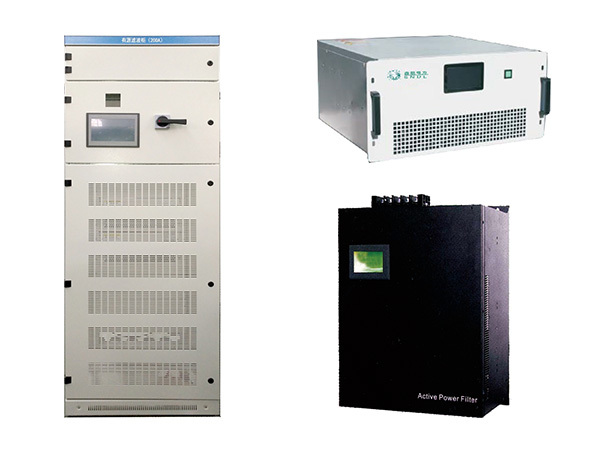

SNDL系列有源濾波裝置(APF)
+
  • SNDL系列有源濾波裝置(APF)

SNDL系列有源濾波裝置(APF)

公司主要産品有高低壓無功補償控制器、可控矽開關、同步(複合)開關、電容器、電抗器、智能電容器、低壓有源濾波裝置(APF)、靜止無功發生器(SVG)、三相不平衡裝置(SPC)、低壓智能換相裝置、低電壓治理裝置(DVR)、高壓無功補償裝置TBB、高壓靜止無功發生器SVG、智慧用電管理雲平台等

關鍵詞:

森能電力

産品詳情

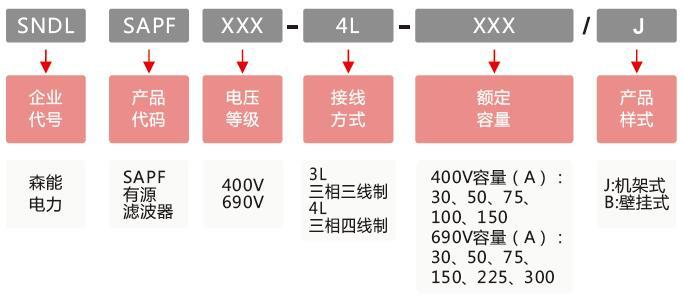

型号說明
森能電力

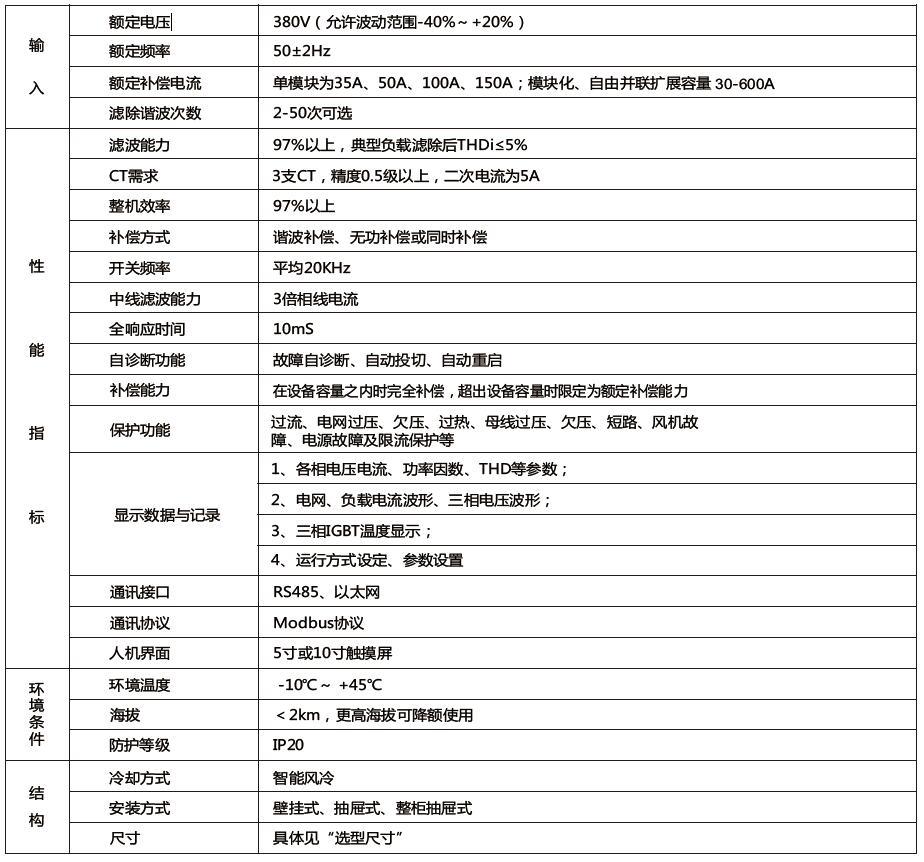

有源電力濾波器性能指标參數
森能電力

SNDL系列有源濾波裝置
1、産品概述
  有源濾波是相對于無源濾波而言,一個是通過主動發出反向諧波(所謂,有源)來濾波,另一個是通過被動吸收(所謂無源)來濾波。有源濾波器的工作原理的基礎是“抵消補償”,在電力三相系統内為了消除諧波電流,濾波器通過計算并以完全相反的方向注入相同的諧波,這樣可以完全消除諧波。基于同樣的工作原理,有源濾波器可以修正功率因數,産生3相正弦形電流波,滿足負荷要求。

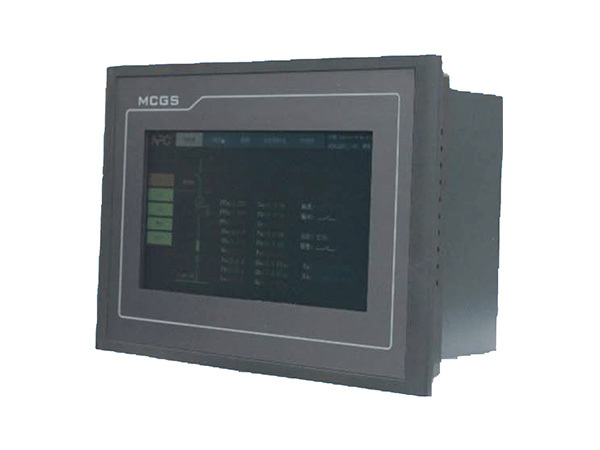

  WF型有源電力濾波器裝置采用基于雙DSP的主控制器和模塊驅動器的分層分布式控制器體系,并采用基于彩色觸摸屏的人機界面,具有動态連續平滑補償、響應速度快、數字化、自動化、智能化,人機界面友好,控制方法靈活等特點。根據用戶需求,WF型系列有源濾波裝置還提供無功補償的功能,提高功率因數,改善用戶的用電質量。
2、技(jì )術特點
●動态響應及時性:響應時間< 100μs,完全響應時間< 10ms
●更優的結構設計:内部結構為3H橋設計, 散熱效果好,運行穩定性更高
●功率損耗小:滿載時<小于模塊總容量的3%
●低噪聲設計: S65dB(行 業标準65dB)
●諧波濾除率>95%
●功率因數>0.98
3、技(jì )術優勢
●采用了諧波電流的預測控制方法,大大提高了諧波電流的跟蹤速度與補償效果。響應速度快、濾波能力強、運行損耗小。完全滿足不同的工況需求;
●能同時動态實時濾除全部諧波或多種選定的諧波;采用矢量篩選技(jì )術,可對2到50次 之間的諧波進行有選擇的補償;
●在濾除諧波的同時動态補償基波無功,提高功率因數。也可以在零無功功率的情況下濾除諧波,避免無功反送情況出現;
●安全性好,不存在諧振或電壓放大(設計采用LCL接線方式),可自動限制輸出電流,裝置永不過載,保證裝置安全可靠工作;
●可對不平衡進行補償,避免負序電流對電網及電氣設備影響;
●智能啓動系統,一鍵并網;
●電氣采用H橋式結構:把系統線電壓分解成相電壓處理,大幅提高了設備的可靠性。輸出電流波形平滑,裝置損耗低,自适應控制算法,能适應任何系統阻抗的變化;:
●獨特的3H橋式結構:每一相分别獨立控制,提高了整個系統的可控性,例如當其中一相諧波電 流過高,進行補償時,不會影響其他兩相的補償效果。同時3H橋式散熱效果好,它采用A、B、C三相分别散熱,每相電抗器與IGBT分别配有專門的散熱風扇。
4、治理電壓偏離
避免電壓過高或過低對設備造成損壞
森能電力

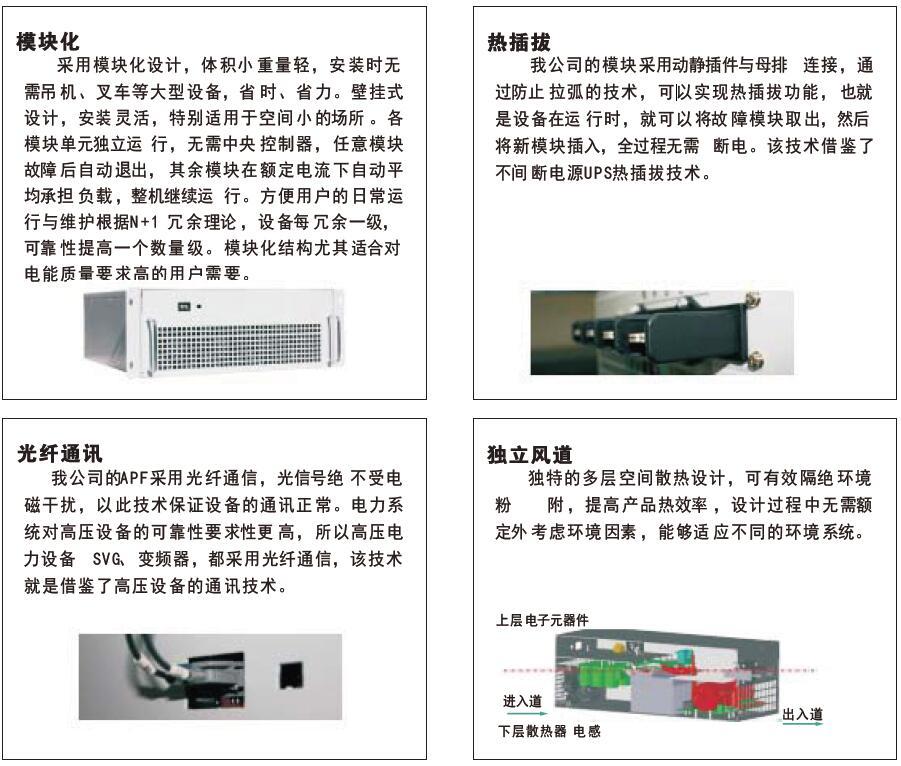

産品特點
森能電力

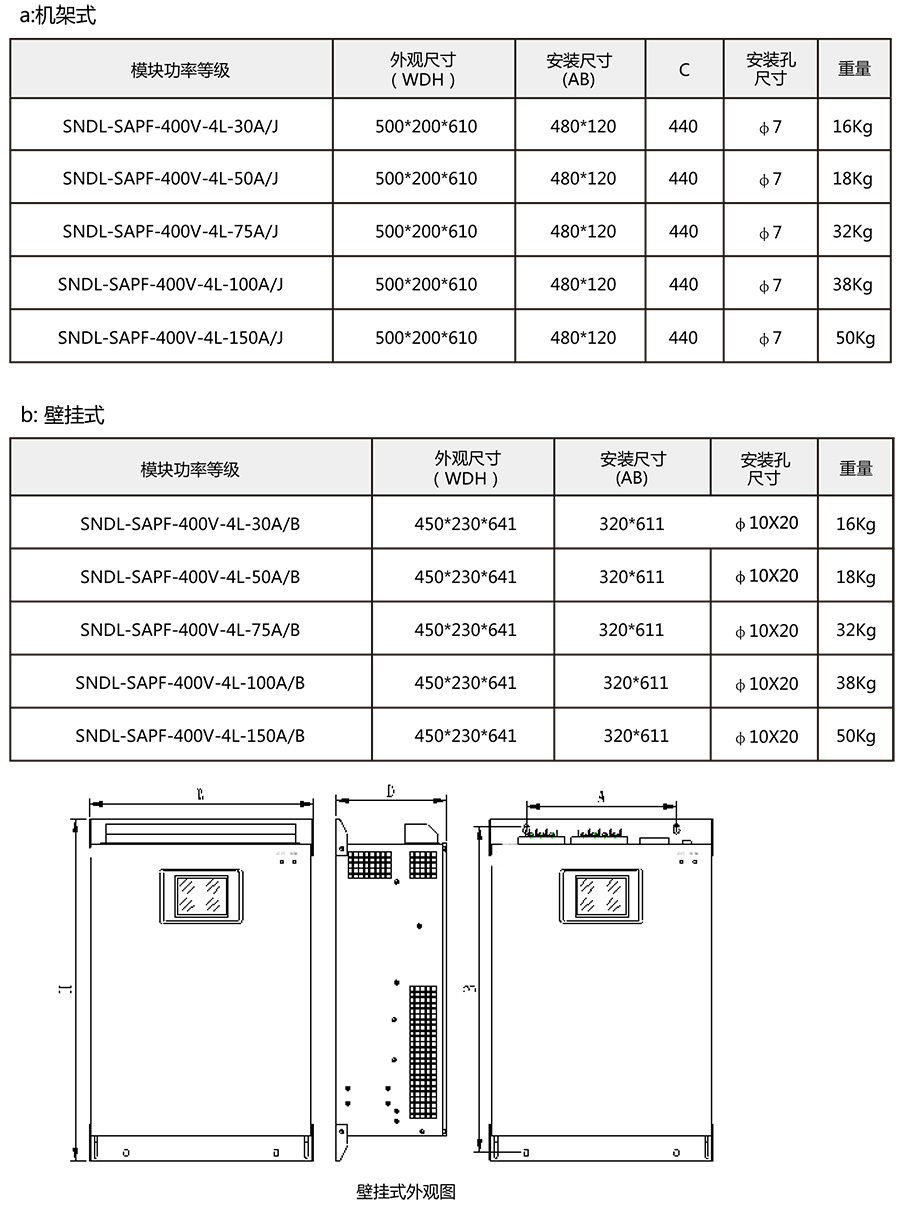

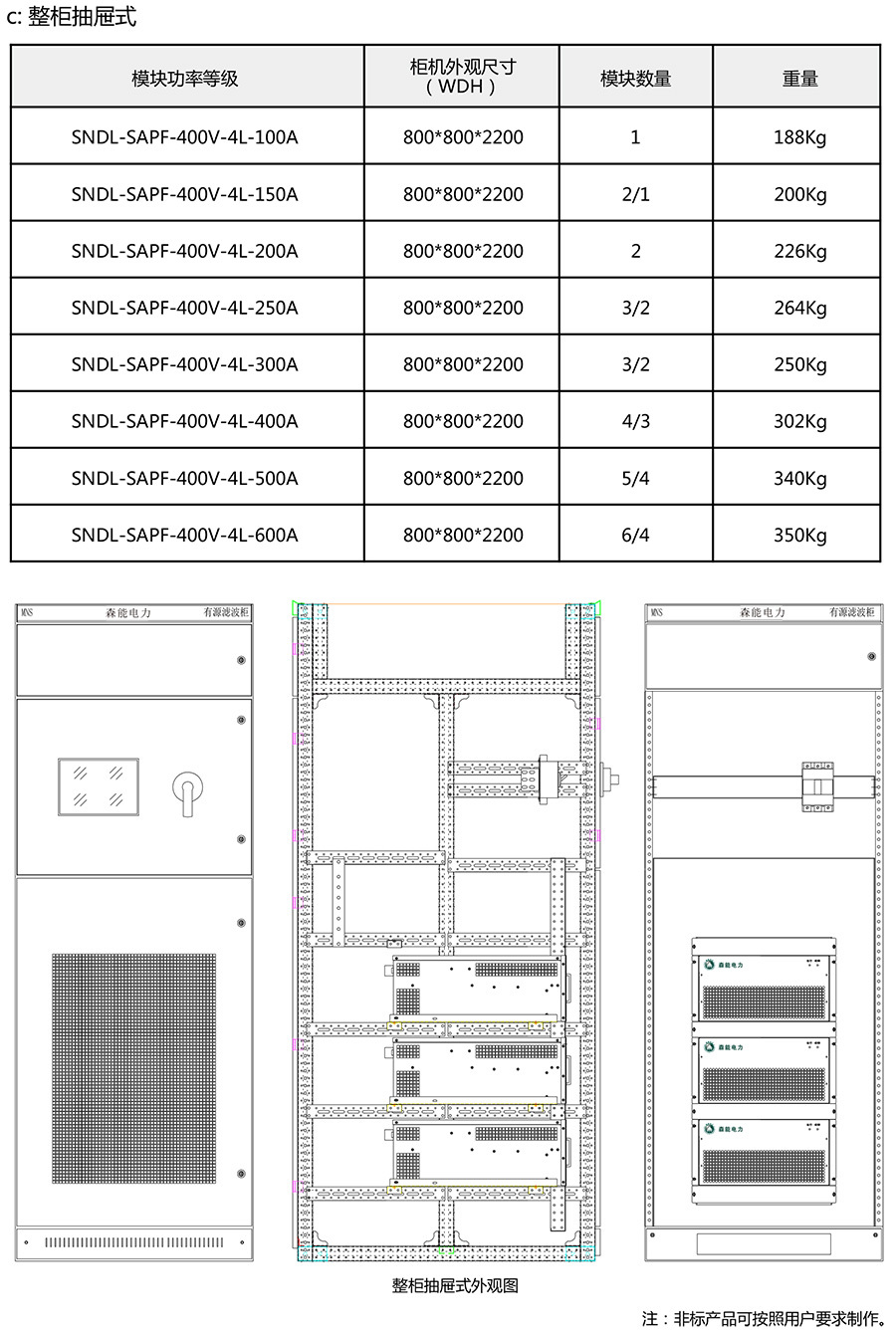

模塊外觀及安裝尺寸
